Магнитный сепаратор барабанного типа

Магнитные сепараторы барабанного типа производства ООО «УКРПРОММАГНИТ»

Изготавливаем магнитные сепараторы барабанного типа / барабанные магнитные сепараторы под заказ, с учетом мест установки и условий эксплуатации.

Магнитный сепаратор барабанного типа — это вид магнитного сепаратора, который состоит из барабана в виде обечайки и установленной в нем секторной магнитной системы из мощных неодимовых  (NdFeB) магнитов, корпуса, мотор-редуктора, загрузочного бункера и разделителя потока .

Магнитный сепаратор барабанного типа как правило используется для очистки продуктов от мелких сильно- и слабомагнитных примесей.

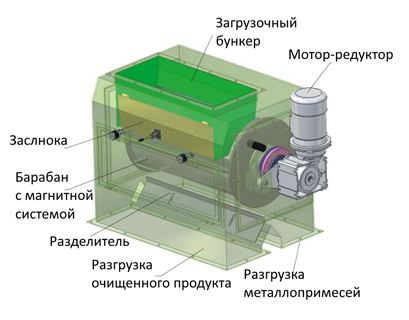

Конструкция  барабанного магнитного сепаратора

Магнитный сепаратор барабанного типа
Магнитный сепаратор барабанного типа _ барабан 1

Основные размеры барабанных магнитных сепараторов, мм

ТипØАQ , м3/час
БС-25/242502404-6
БС-25/322503206-8
БС-25/402504008-10
БС-32/243202408-10
БС-32/3232032010-12
БС-32/4032040012-14
БС-32/5032050014-16
БС-32/6032060016-20
БС-40/5040050020-26
БС-40/6040060026-30
БС-40/8040080030-38
БС-40/100400100038-46
БС-60/6060060046-52
БС-60/8060080052-58
БС-60/100600100060-70

Преимущество конструкции магнитного сепаратора барабанного типа

Преимущество конструкции магнитного сепаратора барабанного типа в том, что магнитная система из дорогих неодимовых магнитов заполняет барабан не по всей окружности, а только сектор, как правило 160-180 о. Это позволяет существенно снизить стоимость магнитного сепаратора.

Кроме того, продукт проходит максимально близкой к магнитной системе, т.е. через повышенное магнитное поле.

Принцип работы магнитного сепаратора барабанного типа

Материал для очистки засыпается (в ручную или с ленточного, цепного, шнекового транспортера) в загрузочный бункер барабанного сепаратора.
С помощью заслонки в бункере регулируется слой подачи материала на барабан.
Магнитная система  притягивают железные включения, а немагнитный материал центробежной силой отрывается от барабана и пролетает дальше по своей естественной траектории.
С помощью подвижного разделителя, который установлен под барабаном,  разделяются траектории магнитного и немагнитного продукта.

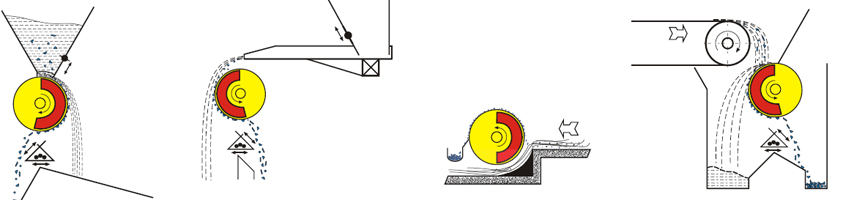

Схема работы магнитного сепаратора барабанного типа

Характеристика магнитных сепараторов барабанного типа

Магнитная индукция на поверхности барабанного магнитного сепаратора по характерной линии:

  • для магнитной системы изFeSr магнитов — 140-180 мТл;
  • для магнитной системы из NdFeB магнитов — 200-700 мТл;

Обороты барабана — от 40 до 120 об/мин

Барабанный магнитный сепаратор может комплектоваться частотным преобразователем для плавной регулировки оборотов барабанаю

Магнитные сепараторы барабанного типа изготавливаются под заказ, с учетом нужных Заказчику размеров, исходя из особенности места  установки и условий эксплуатации.

Срок изготовления — от 20 дней, согласовывается с Заказчиком.

Условия использования магнитного сепаратора барабанного типа

Барабанный магнитный сепаратор рекомендуется использовать при условии :

    1. класс крупности материала не более 40 мм;
    2. продукт нужно очищать от мелких сильно- и слабомагнитных включений;
    3. количество магнитных включений боле 5% и  требуется саморазгрузка сепаратора.

Фото магнитных сепараторов барабанного типа :
