Чтобы купить магнитный сепаратор или купить железоотделитель необходимо ознакомится с основными понятиями.

Что такое магнитный сепаратор?

Магнитный сепаратор — это устройство, предназначенное для очистки разных продуктов, материалов, сырья от железосодержащих частиц и крупных предметов и/или разделения технологических потоков  сырья по магнитным свойствам.
Часто, магнитные сепараторы, которые используются для улавливания случайных железосодержащих предметов, называют железоотделителями или металлоуловителями.

Железоотделитель — это синоним магнитного сепаратора, как правило используется для подвесного использования над ленточным конвейером и/или вместо приводного барабана ленточного транспортера.

Зачем используют магнитный сепаратор

Железо и другие ферромагнитные металлические предметы часто попадают  в  продукт при различного вида дробильных, бурильных работах, работах по измельчению, в процессе транспортировки сырья автомобильным или железнодорожным транспортом, при ремонтных работах на производстве.

Это характерно для предприятий зернопереработки (комбикормовых, мукомольных заводов), переработки древесины, щебеночных заводов, цементных, кирпичных, стеклозаводов и др.

Присутствие «случайного металла» в потоке сырья и его попадание в технологическое оборудование приводит к выводу из строя и поломке данного оборудования, значительных простоев производства в ремонте.

Вот почему магнитный сепаратор ( железоотделитель)  важно использовать для стабильной работы технологических линий.

Также мелкие ферромагнитные примеси отрицательно влияют на качество конечного продукта. Чаще всего с такой проблемой встречаются мукомольные, сахарные заводы, кондитерские предприятия, предприятия по переработке вторичного сырья (преработка ТБО, пластмасс, автомобильных шин, электронных плат).

Виды магнитных сепараторов

Магнитные сепараторы и железоотделители разделяются в зависимости от способа возбуждения магнитного поля.
Создание магнитного поля может быть с помощью электромагнита или  с помощью постоянных магнитов.
Соответственно, существуют:

    • электромагнитные сепараторы/железоотделители;
    • магнитные сепараторы на постоянных магнитах.

Электромагнитные сепараторы имеют большие габариты, очень тяжелые и из-за этого используются, как правило, только в горно-рудной промышленности.

Магнитные сепараторы на постоянных магнитах очень компактны, создают мощное магнитное поле исключительно в требуемой зоне и из-за этого нашли свое применение практически во всех отраслях промышленности, в т.ч. и горно-рудной промышленности.

Принцип работы магнитного сепаратора

Принцип работы магнитного сепаратора / железоотделителя можно описать тремя этапами:

    • извлечение железосодержащих частиц;
    • удержание на рабочем органе железоотделителя;
    • разгрузка железосодержащих частиц.

Основной компонент магнитного сепаратора – это магнитная система, которая создает магнитное поле нужной глубины и нужной силы.
Немагнитные частицы не реагируют на магнитное поля и пролетают по естественной траектории согласно законам гравитации.
Частичка ферромагнитного материала, которая попадает в зону действия магнитного поля, изменяет свою траекторию движения и стремится к источнику магнитного поля.

Если магнитное поле будет достаточно сильным, но не достаточно глубоким (например, в случае простого магнита), то оно сможет улавливать только те ферромагнитные частицы, которые буду проходить в непосредственной близости к источнику магнитного поля.

Сила магнитного поля

Магнитное поле железоотделителя и магнитного сепаратора выполняет работу по механическому перемещению ферромагнитных предметов (частиц).
Перемещение этих частиц осуществляется под действием магнитной силы, которую можно описать формулой:

Формула силы магнитного поля

где:
fm — сила магнитного поля, Н;
μ0 —  1,25*10-6 , Н/м;
χ — удельная магнитная восприимчевость ферромагнитного тела, безразмерная величина;
V — объем ферромагнитного тела, м3 ;
k — коефициент формы тела,
Н — напряженность магнитного поля в точке, где находится ферромагнитное тело, А/м;
gradH — (гадиент поля по напряженности) показатель неравномерности магнитного поля, определяется как изменении напряженности магнитного поля в пределах размеров ферромагнитного тела, А/м2

Градиент магнитного поля показывает скорость изменения напряженности поля с приближением к источнику магнитного поля (линии потока сходятся, концентрация линий становится больше в пределах данной области.

В упрощенном виде можно считать, что :
Напряженность поля = удерживает частицу
Градиент поля = перемещает частицу.

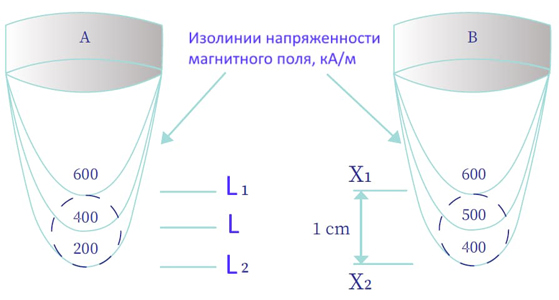

Прекрасно раскрывает суть градиента поля иллюстрация ниже

Магнитная сила жедезоотделителя HgradH

На рисунке показаны два условных магнита «А» и «В», которые генерируют свои магнитные поля.
При этом магнит «А» создает, как кажется на первый взгляд,  слабее поле, чем магнит «В»: это видно по силовым линиям на одинаковом расстоянии от магнитов (600-400-200 кА/м и 600-500-400 кА/м) .

Если разместить в магнитном поле магнита «А» тело, например шарик, диаметром 10 мм (0,01м) на расстоянии L, то в его объеме V будет действовать НgradH= 400*(600-200/0,01)  =16*106 кА/м2

Если разместить в магнитном поле магнита «B» тот же шарик диаметром 10 мм (0,01мм) на расстоянии L, то в его объеме V будет действовать HgradH= 500*(600-400/0,01)  =10*106 кА/м2

Итак, магнитное поле напряженностью 400 кА/м  на расстоянии «L» для магнита « обладает большей силой притяжения, чем поле магнита «B»,  даже несмотря на то, что напряженность поля на том же расстоянии для магнита «B» выше на 100 кА/М.

Используя расчет  НgradH магнитного поля любого железоотделителя можно определить  (спрогнозировать) механические силы магнитного поля, действующие на объект без проведения испытаний железоотделителя.

Из формулы магнитной силы видно, что она зависит от:

  1. характеристики материала ферромагнитного теламагнитной восприимчивости . Чем выше магнитная восприимчивость — тем сильнее материал будет примагничиваться к источнику магнитного поля.
  2. объёма тела — чем больше объём тела — тем сильнее материал будет примагничиваться к источнику магнитного поля. Заметьте, именно объём тела тут важен, а не масса тела.
  3. формы тела. Форма объекта оказывает существенное влияние на  прохождение магнитного потока. Например, на тело длинной  формы будет действовать большая магнитная сила, чем на тело в форме шара. Это влияние компенсирующий коэффициент.
ОбъектКоефициент k
Пруток с соотношением диаметра D и длинны L  1 х 41.34
Пруток с соотношением диаметра D и длинны L  1 х 31
Шестигранная гайка0,47
Куб0,296
Шар0,23

Боле подробно о магнитном поле можно узнать из этой статьи тут https://ru.wikipedia.org/wiki/Магнитное_поле

Конструкция магнитных сепараторов на постоянных магнитах

В основном, разнообразие  конструкций магнитных сепараторов обуславливается требуемыми технологическими характеристиками и местом установки.

Именно требуемые технологические характеристики и место установки сепаратора влияют на форму рабочего органа и конструкцию сепаратора.

Самым распространенными конструкциями магнитных сепараторов являются:

    • пластинчатая;
    • барабанная;
    • роликовая (шкивная);
    • стержневая.

Примеры конструкций магнитных сепараторов приведены ниже:

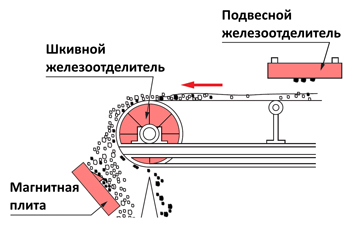

Конструкции магнитных сепараторов

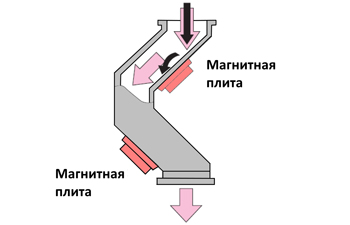

Конструкция трубного уловителя

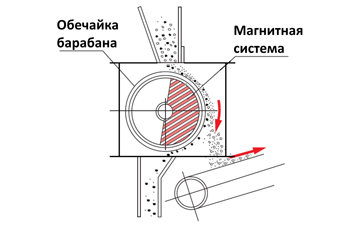

Конструкция барабанного магнитного сепаратора

Пластинчатая конструкция магнитных сепараторов из-за плоской магнитной системы и возможности увеличения размера магнитных полюсов обеспечивает наиболее глубокое магнитное поля.
По-этому, пластинчатая конструкция магнитных сепараторов используется в подвесных железоотделителях, магнитных плитах, трубных (самотечных) металлоуловителях.

Барабанная конструкция магнитных сепараторов представляет собой неподвижную секторную магнитную систему, вокруг которой вращается обечайка барабана, обеспечивая автоматическую разгрузку магнитных включений.
По-этому, барабанные магнитные сепараторы используются когда в дробленном продукте присутствуют много (боле 5%)  железосодержащих включений.
Глубину магнитного поля барабанных сепараторов обеспечивают за счет увеличения диаметра барабана.

Роликовая (шкивная) конструкция представляет собой магнитную систему по всей окружности барабана, которая вращается вместе с обечайкой барабана.
Такие конструкции устанавливаются в ленточные транспортеры (вместо приводных или натяжных барабанов) и также обеспечивают автоматическую разгрузку магнитных включений.
Глубину магнитного поля шкивных железоотделителей обеспечивают за счет увеличения диаметра барабана и оптимизации размера магнитных полюсов.

Стержневая конструкция представляет собой магнитную систему, как правило из NdFeB магнитов, установленную в трубку D25 мм.
Такие конструкции имеют незначительную глубину магнитного поля, по-этому устанавливаются непосредственно в поток продукта.
