Подвесные железоотделители, подвесные магнитные сепараторы

Подвесные железоотделители ( подвесные магнитные сепараторы)
производства ООО «УКРПРОММАГНИТ»

Изготавливаем подвесные железоотделители / подвесные магнитные сепараторы под заказ, с учетом мест установки и условий эксплуатации.

Саморазгружающиеся

одвесной железоотделитель саморазгружающийся 5

Подвесной железоотделитель саморазгружающийся устанавливается над ленточным конвейером.
Используется для улавливания железосодержащих включений, содержание которых в исходном продукте от 2% и больше.

С механической разгрузкой

Подвесная магнитная плита

Подвесные железоотделители механической разгрузкой устанавливаются над ленточным конвейером.

Используются для улавливания случайных железосодержащих предметов.

Схема работы подвесного железоотделителя
с автоматической разгрузкой:

Схема работы подвесного железоотделителя
с механической / ручной разгрузкой:

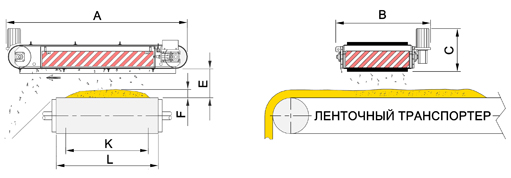

Подвесной железоотделитель саморазгружающийся схема установки

Основные размеры, мм:

ТипABCKLFE
ПМ-А 40/51700100065030040050100
ПМ-А 50/1017001200650400500100150
ПМ-А 60/101700120065050065050100
ПМ-А 65/1018001200650500650100150
ПМ-А 80/1518001300820600800150200
ПМ-А 80/2019001800820600800200250
ПМ-А 100/15190014008508001000150200
ПМ-А 100/20190017008508001000200250
ПМ-А 100/25200020008508001000250300
ПМ-А 120/202200170088010001200200250
ПМ-А 120/252210200088010001200250300
ПМ-А 140/252500210090012001400250250
ПМ-А 140/302600220090012001400300350

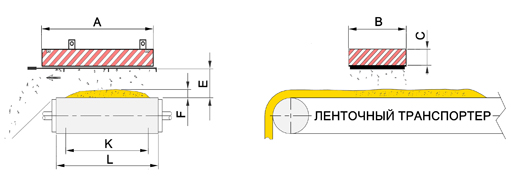

Подвесной железоотделитель с механической очисткой схема установки

Основные размеры, мм:

ТипABCKLFE
ПМ-М 40/545040012030040050100
ПМ-М 50/10550600170400500100150
ПМ-М 60/1070040012050065050100
ПМ-М 65/10700600170500650100150
ПМ-М 80/15900800240600800150200
ПМ-М 80/20900900280600800200250
ПМ-М 100/1511008002408001000150200
ПМ-М 100/2011009002808001000200250
ПМ-М 100/25110011003508001000250300
ПМ-М 120/20130090028010001200200250
ПМ-М 120/251300110035010001200250300
ПМ-М 140/25150090028012001400250250
ПМ-М 140/301500120038012001400300350

Подвесные железоотделители изготавливаются под заказ, с учетом  нужных Заказчику размеров, исходя из особенности места  установки и условий эксплуатации.

Срок изготовления — от 10 дней, согласовывается с Заказчиком.

Характеристики подвесных железоотделителей

Магнитная индукция на поверхности магнитной плиты по характерной линии:

    • для магнитной системы из феррит-стронциевых магнитов — 200-220 мТл;
    • для магнитной системы из неодимовых магнитов — 350; 500; 600; 700; 800 мТл;

Корпус железоотделителя изготавливается из стали AISI304 (н/ж металл)
В комплект поставки входят рым-болты, 4  шт.

Магнитная система подвесных железоотделителей. Варианты конструкций.

Самой важной составной частью подвесных железоотделителей (подвесных магнитных плит) является магнитная система.

Разные производители используют разные варианты конструкции магнитных систем. Но не все магнитные системы одинаково еффективны для извлечения ферромагнитных тел с высоты подвеса железоотделителя.

Рассмотрим самые распространенные варианты конструкции магнитных систем:

    • Вариант №1. Используется отечественными и зарубежными производителями. Легки в сборе, малоэффективны
    • Вариант №2. Используется некоторыми зарубежными производителями.
    • Вариант №3. Используется ООО «Укрпроммагнит» и некоторыми зарубежными производителями.

Расчеты магнитных систем.

Ниже приведены расчеты магнитных систем разных конструкций.
Все варианты магнитных систем  одинаковые по габаритам, собраны с FeSr-магнитов одинаковой марки с использованием одинакового магнитопровода.

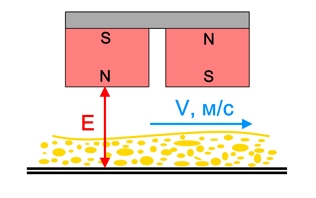

Вариант №1

Магнитная система подвесного железоотделителя 1_1

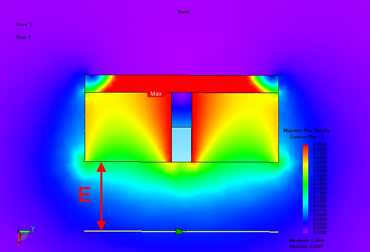

Топография магнитного поля
магнитной системы Вариант №1

Картина магнитного поля подвесного железоотделителя 1

Вариант №2

Магнитная система подвесного железоотделителя 2_1

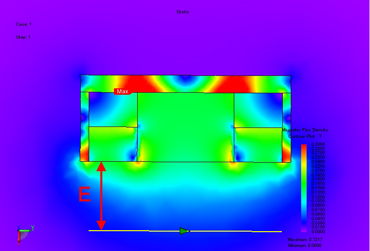

Топография магнитного поля
магнитной системы Вариант №2

Картина магнитного поля подвесного железоотделителя 2

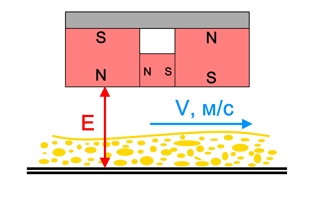

Вариант №3

Магнитная система подвесного железоотделителя 3_1

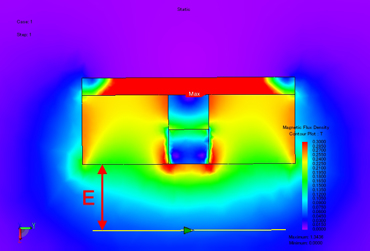

Топография магнитного поля
магнитной системы Вариант №3

Картина магнитного поля подвесного железоотделителя 3

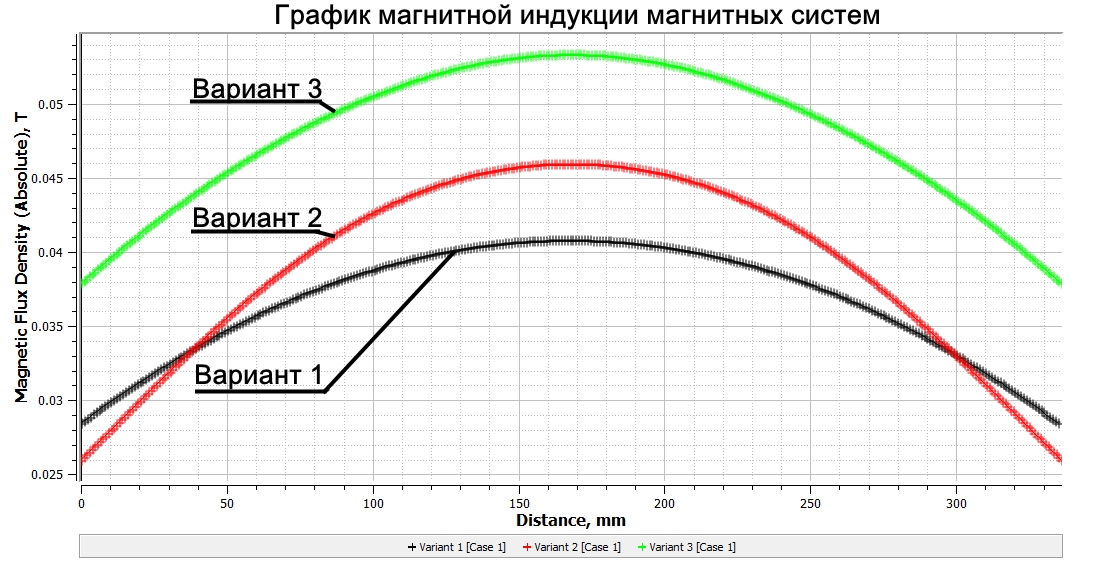

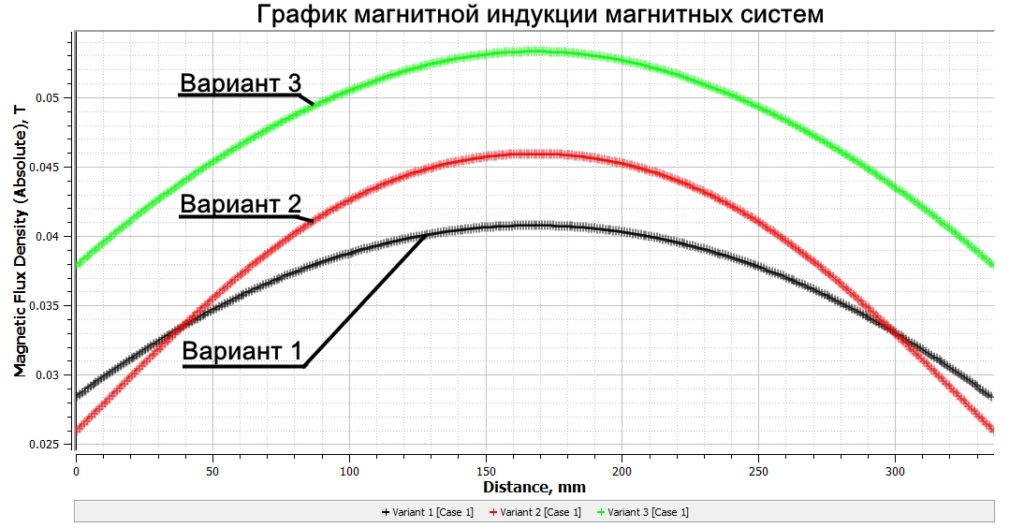

График магнитной индукции магнитных систем разных вариантов
на условном расстоянии E от поверхности магнитной плиты

График магнитной индукции подвесных железоотделителей разных конструкций

Фото подвесных железоотделителей :

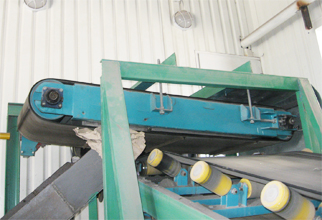

Подвесной магнитный сепаратор
Подвесной сепаратор с автоматической разгрузкой

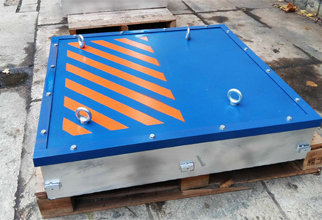

Подвесной магнитный сепаратор-плита
Магнитная плита с механической очисткой

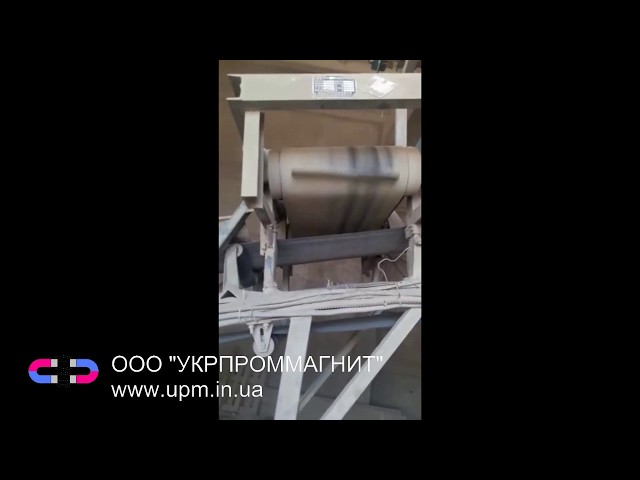

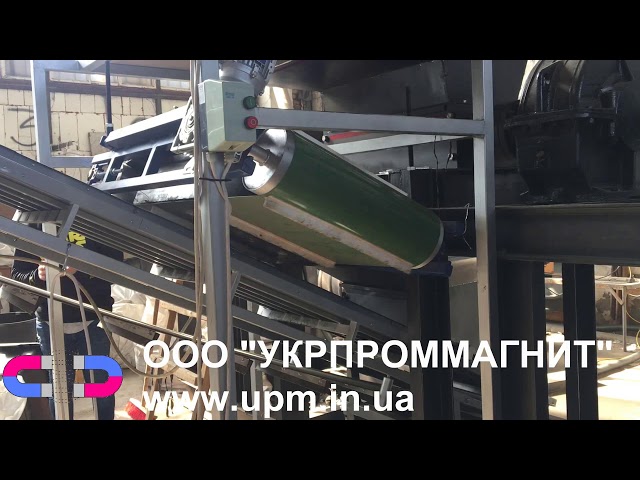

Видео работы подвесных железоотделителей :
