Шкивные железоотделители производства ООО «УКРПРОММАГНИТ»
Изготавливаем шкивные железоотделители / ленточные магнитные сепараторы под заказ, с учетом мест установки и условий эксплуатации.
Шкивной железоотделитель — это вид магнитного сепаратора в виде барабана, который устанавливается в ленточные транспортеры для очистки транспортируемых продуктов от случайных ферромагнитных включений.
Магниты притягивают железные предметы, а немагнитные предметы падают дальше по своей естественной траектории.
Преимуществом использования шкивных железоотделителей является то, что продукт проходит максимально близкой к магнитной системе, т.е. через повышенное магнитное поле.

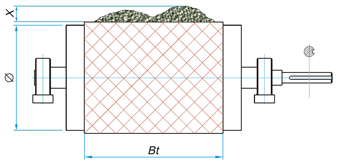

Основные размеры шкивных железоотделителей, мм
| Тип | Ø | Bt | X |
| ШЖ-25/40 | 250 | 400 | <30 |
| ШЖ-25/50 | 250 | 500 | <30 |
| ШЖ-25/60 | 250 | 600 | <30 |
| ШЖ-32/40 | 320 | 400 | <50 |
| ШЖ-32/50 | 320 | 500 | <50 |
| ШЖ-40/60 | 400 | 600 | <80 |
| ШЖ-40/80 | 400 | 800 | <80 |
| ШЖ-60/60 | 600 | 600 | <120 |
| ШЖ-60/80 | 600 | 800 | <120 |
| ШЖ-60/100 | 600 | 1000 | <120 |
| ШЖ-80/80 | 800 | 800 | <150 |
| ШЖ-80/100 | 800 | 1000 | <150 |
| ШЖ-80/120 | 800 | 1200 | <150 |
Шкивные железоотделители изготавливаются под заказ, с учетом нужных Заказчику размеров, исходя из особенности места установки и условий эксплуатации.
Срок изготовления — от 15 дней, согласовывается с Заказчиком.
Характеристика шкивного железоотделителя
Магнитная индукция на поверхности шкивного железоотделителя по характерной линии:
- для магнитной системы изFeSr магнитов — 140-180 мТл;
- для магнитной системы из NdFeB магнитов — 200-400 мТл;
В комплект поставки могут быть включены подшипниковые опоры, 2 шт.

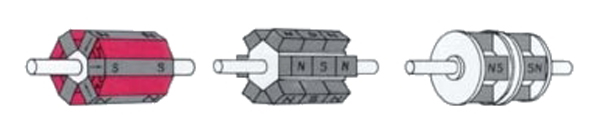

Варианты магнитных систем шкивных железоотделителей
Конструкция шкивного железоотделителя
Конструкция шкивного железоотделителя состоит из:
- вала,
- установленной на вале магнитной системы.
- обечайки из немагнитной стали AISI 304, которая закрывает магнитную систему, образуя барабан
Условия использования шкивного железоотделителя
Шкивной железоотделитель рекомендуется использовать при условии :
- слой продукта на ленте не более 150 мм;
- продукт нужно очищать от крупных ферромагнитных включений;
- требуется саморазгрузка от извлеченных ферромагнитных включений.
Шкивной железоотделитель также рекомендуется использовать для очистки продукта от мелких железистых примесей, например технического углерода или резиновой крошки, но при этом слой продукта должен быть в пределах 20-50 мм.
В случае, когда слой продукта на ленте больше 150 мм рекомендуется использовать шкивной железоотделитель вместе с подвесным железоотделителем.

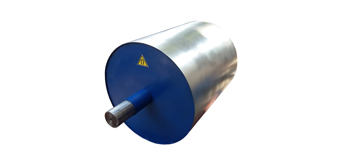

Фото шкивных железоотделителей :
