Трубный Магнитный Сепаратор

Трубный Магнитный Сепаратор производства ООО «УКРПРОММАГНИТ»

Изготавливаем Трубные Магнитные Сепараторы под заказ, с учетом мест установки и условий эксплуатации.

Трубный Магнитный Сепаратор — это вид магнитного сепаратора в виде корпуса с установленными с наружи магнитными блоками, предназначенный для очистки сыпучих материалов от ферромагнитных предметов в вертикальных самотечных системах.

Магнитные блоки притягивают железосодержащие примеси, а немагнитный материал свободно просыпается дальше

Преимуществом использования Трубного Магнитного Сепаратора является то, что его можно легко встроить в существующую трубопроводную систему без необходимости значительных модификаций.

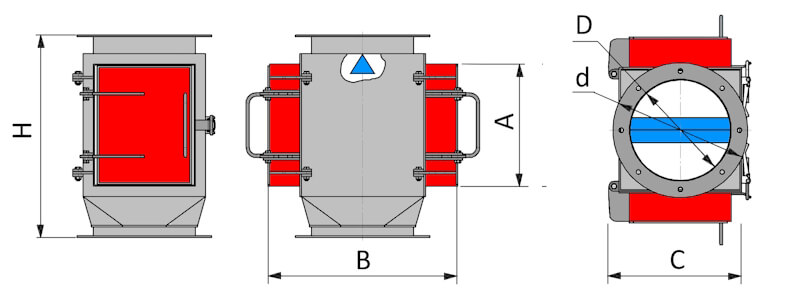

Основные размеры Трубных Магнитных Сепараторов, мм

Тип Ø , □ D A B C Ø , □ d H
ТМС-150 150 250 370 220 230 500
ТМС-200 200 370 450 270 280 650
ТМС-250 250 440 550 320 330 700
ТМС-300 300 500 680 380 380 800
ТМС-350 350 570 720 430 430 900
ТМС-400 400 590 780 500 480 900
ТМС-450 450 620 860 550 550 950
ТМС-500 500 700 980 600 600 1100

Трубные Магнитные Сепараторы  изготавливаются под заказ, с учетом нужных Заказчику размеров, исходя из особенности места  установки и условий эксплуатации.

Срок изготовления — от 15 дней, согласовывается с Заказчиком.

Характеристика трубного магнитного сепаратора

Магнитная индукция на поверхности магнитного блока по характерной линии:

  • для магнитной системы изFeSr магнитов — 140-200 мТл;
  • для магнитной системы из NdFeB магнитов — 250-500 мТл;

В комплект поставки включены обратные фланци, 2  шт.

Трубные Магнитные Сепараторы на постоянных магнитах не потребляют электроэнергию на возбуждение магнитного поля.

Запросить прайс

Конструкция Трубного Магнитного Сепаратора

Конструкция магнитного сепаратор состоит из:

    • корпуса,
    • рассекателя потока,
    • магнитных блоков, (2 шт.), установленных на навесах.

Описание работы:

1. Поступление материала

  • Сыпучий продукт (зерновые, щепа, цемент, и т. д.) поступает в сепаратор по трубопроводу.
  • Внутри корпуса сепаратора установлен рассекатель потока, который равномерно распределяет материал и направляет его к магнитным блокам.
  • Два мощных магнитных блока (из ферритовых или NdFeB магнитов ) создают  магнитное поле, которое задерживает ферромагнитные частицы (металлическую стружку, окалину, болты, гайки, скобы и т. д.).
  • немагнитные частицы продолжают свободно проходить через сепаратор и выходят через нижний патрубок
  • все металлические примеси остаются на магнитных блоках, предотвращая их попадание в дальнейший технологический процесс.

2. Очистка магнитных блоков

  • Магнитные блоки закреплены на завесах, что позволяет легко их открыть для очистки.
  • При очистке магниты отводятся в сторону, и накопившиеся металлические примеси удаляются вручную.

Условия использования трубного магнитного сепаратора

Трубный магнитный сепаратор рекомендуется использовать при следующих условиях:

  1. Продукт обладает хорошей сыпучестью и перемещается в свободном падении (без избыточного давления / разрежение)
  2. Необходимо извлекать случайные крупные или мелкие  ферромагнитные включения.

Трубный магнитный сепаратор на NdFeB-магнитах рекомендуется для очистки сыпучих материалов от мелких железосодержащих примесей (например, для удаления металлических частиц из гипса, известняка, доломита, мела и других порошкообразных материалов).

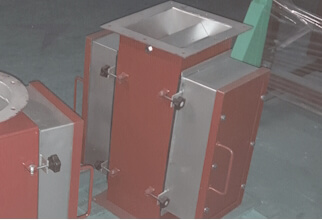

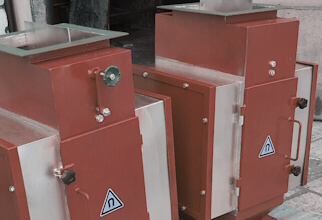

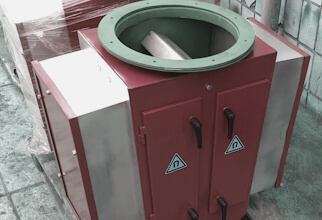

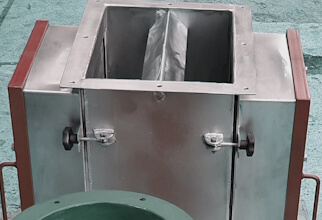

Фото Трубных Магнитных Сепараторов:
